超大尺寸裸眼3D显示屏工程攻略｜500㎡+施工核心要点详解

随着裸眼3D技术的迭代成熟，其应用场景已从小型商业展示延伸至城市地标、大型场馆、商业综合体等领域，大型裸眼3D显示屏逐渐成为城市视觉名片与商业引流核心载体。与中小尺寸显示屏相比，超大尺寸裸眼3D显示屏工程涉及结构承载、信号传输、视觉优化、安全保障等多维度复杂问题，任一环节的疏漏都可能影响工程质量、视觉效果与运行稳定性。本文结合行业实践与工程案例，系统论述500平米以上大型裸眼3D显示屏工程的核心实施要点，为同类工程的规范落地提供参考。

广汽科技馆 8K超高清转角裸眼3D大屏幕

一、前期筹备：精准规划，筑牢工程基础

前期筹备是超大尺寸裸眼3D显示屏工程成功的前提，核心在于实现“场地适配、技术选型、方案合规”三者的有机统一，避免后期返工造成的成本浪费与工期延误。

（一）场地勘察与结构评估

500平米以上显示屏自重较大，且多安装于建筑外立面、中庭等公共区域，场地勘察与结构承载评估是首要前提。需采用专业设备如Leica TS16全站仪进行三维扫描，精准测量安装区域的尺寸、平整度、墙体或屋面材质，核对实际标高与设计图纸的偏差，避免因基础数据误差导致模组拼接错位。同时，需重点开展荷载校核，结合显示屏自重（通常为58kg/m²左右）及附加荷载（模组、电源、钢结构等），对照《GB 50017》规范要求，评估原有建筑结构的承载能力，必要时增设次梁等加固措施，确保结构安全系数不低于2.08，挠度控制在L/400以内。对于户外安装场景，还需通过CFD模拟获取风洞数据，结合基本风压与阵风系数，优化结构设计以抵御风振影响，如增设铝合金背板并设置泄压孔。

（二）技术选型与方案定制

裸眼3D显示屏的核心优势的在于“无需辅助设备即可实现立体视觉”，超大尺寸工程的技术选型需兼顾视觉效果与运行稳定性。一是显示面板选型，需根据安装场景（室内/户外）确定像素间距与亮度，室内场景可选用Q1.8-Q2.5像素间距、亮度800-1200nit的面板，户外场景需选用Q6-Q10像素间距、亮度5500-6000nit的面板，同时优先选择高刷新率（≥120Hz）、高对比度的面板，减少视觉疲劳与重影现象。二是裸眼3D核心技术选型，主流的视差屏障技术与柱状透镜技术各有优劣，需结合观看距离、视角范围定制，搭配视角补偿算法，扩大最佳观看区域，确保不同位置的观众均能获得稳定的3D体验。三是配套系统选型，采用“4K 60Hz主链路+1080P 30Hz备份链路”的双冗余信号传输方案，选用Hirender等专业媒体服务器组建播控集群，实现超大分辨率内容的稳定解码与输出。

（三）合规性与风险预判

超大尺寸显示屏工程多位于城市核心区域，需提前办理规划许可、消防审批、环保备案等相关手续，避免违规施工。同时，需预判施工与运行中的潜在风险，如高空作业坠落风险、设备搬运碰撞风险、电气短路风险等，制定专项应急预案。对于户外工程，还需考虑防雷、防水、抗紫外线等防护要求，选用IP65及以上防护等级的模组，钢结构采用环氧富锌底漆+氟碳面漆的防腐处理，确保防腐年限不低于25年；对于室内工程，需兼顾散热与声学隔离，避免设备运行噪声影响环境。

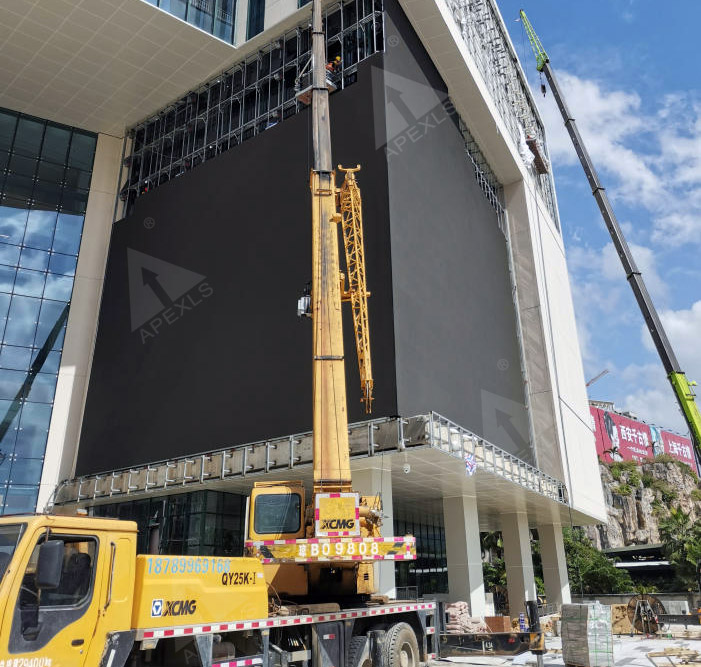

三亚海旅免税城 康硕展裸眼3D大屏施工

二、施工实施：精细化作业，把控核心环节

大型裸眼3D显示屏工程施工周期长、作业难度大，需遵循“分区施工、精准安装、全程管控”的原则，重点把控基础施工、模组安装、线路铺设三大核心环节，确保工程质量与施工安全。

（一）基础结构施工

基础结构是显示屏稳定运行的保障，需根据场地条件与结构设计方案，开展钢结构搭建或墙体加固施工。钢结构主受力构件优先选用Q355B热轧H型钢，节点板厚不低于12mm，焊缝等级达到二级，螺栓采用8.8级高强螺栓，预紧力符合设计要求。施工过程中，需使用水平仪、全站仪等设备实时校准钢结构的水平度与垂直度，误差控制在1mm以内，避免因结构倾斜导致模组拼接间隙过大。同时，做好钢结构的接地处理，接地电阻控制在4Ω以内，搭配防雷模块，抵御雷电冲击，保障电气系统安全。对于吊顶安装场景，需预留足够的维护通道与散热空间，通常维护通道不小于600mm，确保后期设备检修便捷。

（二）显示模组安装

模组安装的精度直接决定裸眼3D视觉效果，500平米以上工程需采用“分区拼接、逐块校准”的方式，确保模组拼接平整、无缝隙。首先，按照模组编号顺序，采用“定位销+磁吸”双保险安装方式，先挂装铝框再推入模组，保证拼缝小于0.2mm。每安装10张模组，使用0.02mm塞尺抽检，超差立即返工。其次，安装过程中需同步进行模组角度校准，结合裸眼3D视角设计要求，调整模组的倾斜角度，确保不同区域的模组视角统一，避免出现视觉断层。最后，安装完成后，逐块检测模组的点亮情况，排查死灯、暗灯等问题，确保所有模组正常工作，为后续调试奠定基础。

（三）线路铺设与设备调试

线路铺设需兼顾信号传输稳定性与安全性，采用光纤直连方式连接主控服务器与屏幕接收卡，组建千兆以太网环网，确保单点故障50ms内切换，避免信号延迟或中断。电源线与信号线需分开铺设，间距不小于30cm，电源线选用符合负载要求的线缆，线径不小于6mm²，做好绝缘处理与标识，避免线路混乱导致短路。设备安装完成后，先进行单机调试，检测电源电压、电流稳定性，再进行系统联调，重点调试信号传输、模组同步、色彩一致性等参数。对于户外场景，还需进行亮度自适应调试，根据环境光线变化自动调整亮度，避免强光反射影响观看效果；对于室内场景，需优化散热气流组织，采用“下进上出”风道设计，确保设备温升不超过15℃。

三、视觉调试：优化呈现，凸显裸眼3D核心价值

裸眼3D显示屏的核心竞争力在于立体视觉效果，500平米以上工程的视觉调试需兼顾“整体一致性”与“细节逼真度”，通过多维度校准，实现最佳视觉体验。

（一）色彩与亮度校准

超大尺寸显示屏易出现区域色彩偏差、亮度不均等问题，需采用专业校准设备，对显示屏的亮度、对比度、色温、白平衡等参数进行全局校准。优先采用10bit色深输出模式，可还原10.7亿种色彩，避免色彩断层，提升画面细腻度。校准过程中，采集不同区域的色彩数据，统一调整参数，确保大屏所有区域色彩还原一致，亮部色彩不溢出、暗部细节不丢失。同时，结合观看场景，调整亮度范围，室内场景亮度控制在800-1200nit，户外场景根据环境光线动态调整，确保白天清晰可见、夜间不刺眼。

（二）3D效果调试

3D效果调试是核心环节，需结合显示屏尺寸、观看距离、视角范围，调整视差屏障位置、3D景深参数，确保3D画面无重影、立体感强。首先，播放标准3D测试内容，逐区域检测视觉效果，通过微调帧同步补偿参数，解决画面撕裂、错位问题，确保多服务器输出时序精准对齐，同步误差控制在1ms以内。其次，优化3D内容适配，通过专用内容制作与适配平台，将2D内容转换为符合要求的裸眼3D内容，根据显示屏参数自动调整分辨率与视角，确保内容呈现与屏幕适配。最后，模拟不同观看位置的视觉效果，扩大最佳观看区域，确保观众在15-200m范围内均能获得稳定的3D体验，如重庆观音桥3788亚洲之光大屏，通过优化视角设计，让不同位置的市民都能感受到逼真的立体效果。

（三）动态效果优化

超大尺寸裸眼3D显示屏多用于动态内容展示，需优化动态画面的流畅度，避免出现拖影、卡顿现象。一方面，确保播控系统的算力充足，采用多机集群播控模式，拆分负载，保障超大分辨率内容的稳定解码与输出；另一方面，优化内容制作，控制动态画面的帧率不低于60fps，避免快速运动场景出现模糊。同时，结合场景需求，定制专属3D内容，如成都太古里裸眼3D大屏的“飞船飞出”场景，通过精准的动态效果调试，实现虚拟与现实的完美融合，提升视觉冲击力。

四、后期运维与安全保障：长效运行，降低运营风险

大型裸眼3D显示屏工程投资大、运行周期长，后期运维与安全保障是实现长效价值的关键，需建立完善的运维体系，防范各类运行风险。

（一）日常运维体系建设

建立“日常巡检+定期维护+应急处理”的运维体系，安排专业运维人员每日巡检，重点检查模组点亮情况、线路连接稳定性、设备运行温度等，及时排查轻微故障。定期开展全面维护，每季度清理模组表面灰尘、检查钢结构紧固情况，每半年校准色彩与3D效果参数，每年对电源、服务器等核心设备进行全面检测与更换，确保设备性能稳定。同时，建立运维档案，记录设备运行状态、故障处理情况、维护记录等，为后续运维提供参考。

（二）安全保障升级

安全保障需覆盖电气安全、结构安全、消防安全等多个维度。电气方面，定期检查线路绝缘性能，排查短路、漏电等隐患，采用无风扇电源设计，降低设备运行噪声与安全风险；结构方面，定期检查钢结构的防腐层与紧固情况，尤其是户外场景，需重点防范风雨、地震等自然灾害对结构的影响；消防方面，配备足够的消防器材，确保显示屏与消防设施的距离符合规范，避免设备过热引发火灾，同时制定火灾、设备故障等应急预案，定期开展应急演练。

（三）内容更新与效果优化

裸眼3D显示屏的视觉吸引力依赖于优质内容，需建立内容更新机制，定期更新3D内容，结合节日、商业活动等场景，定制专属内容，提升观众新鲜感。同时，根据观众反馈与运行情况，持续优化3D效果与设备参数，如调整景深、亮度等，确保视觉效果始终处于最佳状态。此外，可搭建内容管理平台，实现内容的远程推送、播放控制与效果监控，提升运维效率。

五、结语

大型裸眼3D显示屏工程是一项集技术、施工、调试、运维于一体的系统工程，其实施质量直接决定裸眼3D效果的呈现与工程的长效价值。前期筹备阶段需做好场地勘察、技术选型与合规性审核，筑牢工程基础；施工阶段需注重精细化作业，把控结构施工、模组安装与线路铺设的核心细节；视觉调试阶段需聚焦色彩、3D效果与动态流畅度，凸显裸眼3D核心优势；后期运维阶段需建立完善的运维体系，强化安全保障，实现工程的长效稳定运行。

随着裸眼3D技术的不断升级与工程经验的积累，未来超大尺寸裸眼3D显示屏将在更多场景实现应用。工程实施过程中，需兼顾技术创新与实操落地，结合项目实际场景定制方案，规避各类风险，才能打造出兼具视觉冲击力、运行稳定性与长效价值的裸眼3D显示工程，为城市形象提升与商业价值释放提供有力支撑。
